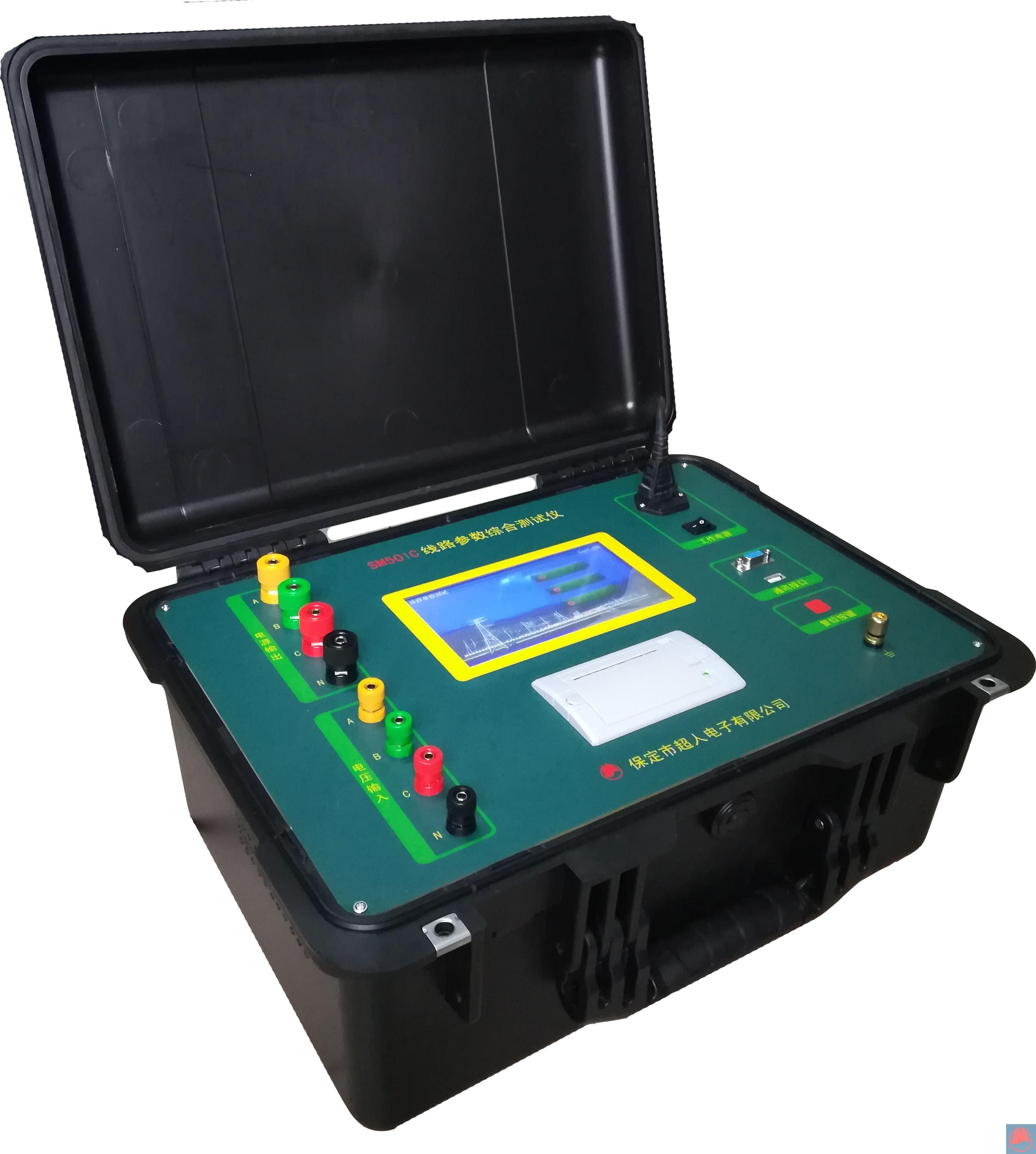

SM501C线路参数综合测试仪

仪器为一体化结构,内置本公司独创的低失真可变频智能稳压稳流交流电源, 重量轻、体积小; 既可测试线路的交流参数,也可以测试线路的直流参数。SM501C线路参数综合测试仪采用本公司独创的三路自动交流测量法,采用软硬件滤波技术,有效避开了工频电场对测试的干扰,无需抗干扰抑制装置即可承受10~50A的感应电流。

一、主要功能与特点:

1. 内置本公司独创的低失真可变频智能稳压稳流交流电源,无需任何外部设备,体积小、重量轻、携带方便。

2. 可用于各种高压输电线线路:架空、电缆、架空电缆混合、同杆多回路的工频参数。

3. 具有恒流压降法测量线路直流电阻功能。

4. 仪器提供45hz/55hz、47.5hz/52.5hz两种接近工频的异频电源, 软硬件滤波设计,精确分离50hz工频干扰,高效快速完成传统方法2小时的工作量。

5. 快速准确可靠的完成线路的正序阻抗、零序阻抗、线间阻抗、线地阻抗、正序电容、零序电容、线间电容、线地电容的测量,并能完成线路间的互感阻抗和耦合电容的测量。

6. 采用7寸彩色触摸液晶屏,操作简单。内置大容量存储器,可随时查看历史数据。

7. 可用U盘导出测试数据,以便用计算机进行分析和记录。

8. 具有RS232接口,可连接计算机进行测试、存储、打印、查询、数据分析。

二、 主要技术指标:

1. 输出电压: 0200V(有效值)

2. 测试电源频率:4555Hz

3. 阻抗:0.1-400Ω   准确度:≥1Ω时, 1%±0.01Ω <1Ω时, 2%±0.01Ω

4. 阻抗角:-90°-90°  准确度:±0.2°(电压>1.0V) ±0.3°(电压:0.2V~1.0V)

5. 电容:0.1-30uF 准确度:≥1µF时,1%±0.01µF, <1µF时,2%±0.01µF

6. 直流电阻:0.01-300Ω  准确度: 0.2%±2个字

7.抗静电感应电压:30KV

8. 抗感应电流:10A,50A(可选)

9.工作电源: AC220V±10%

10. 仪器重量:9.8Kg(不包括线)

11. 仪器体积:500×400×450mm

12. 工作条件:温度-2050°;湿度≤90%RH
